説明

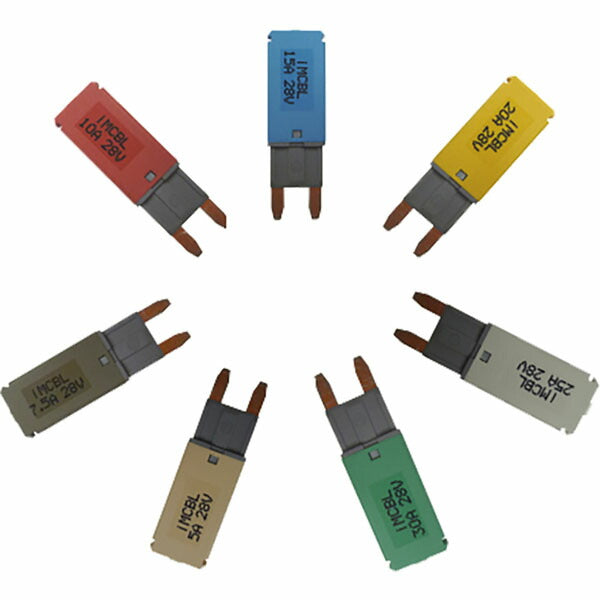

「ヒューズがすぐ切れるトラブル」に素早く対応できる、ミニ(ATM)・低背ヒューズ用リセット式ブレーカーヒューズセットです。
JTC「JTCIMCB」は、ミニ(ATM)／低背タイプのヒューズに対応した「ブレーカーヒューズセット」です。
通常のヒューズのように切れるたびに交換するのではなく、各回路で過電流が発生すると「赤いピンが飛び出して回路をカット」し、原因を取り除いてから「赤いピンを押せばすぐに復帰」できる省コスト＆省手間の設計。
電装カスタム車両や、テスト用配線、ヒューズが飛びやすいラインのトラブルシュートに便利なアイテムです。
5A~30Aまで7種類をラインナップし、乗用車・軽自動車・商用車など、さまざまな12V／24V車両の回路保護に対応可能。
アンペアごとに「5A-茶色／7.5A-こげ茶／10A-赤／15A-青／20A-黄／25A-白／30A-緑」と色分けされており、「ひと目で容量が分かる」実用性の高い構成になっています。
【特長】
・ミニ(ATM)／低背ヒューズ用「リセット式ブレーカーヒューズセット」
・各種50A対応の破壊電流で、過電流時には赤いピンが飛び出して回路を遮断
・原因を取り除いた後、「赤いピンを押すだけ」で復帰可能
・5A～30Aの7種類セットで、電装負荷に合わせた使い分けが可能
・12V／24V対応で、乗用車・商用車・作業車両など幅広い車種に対応

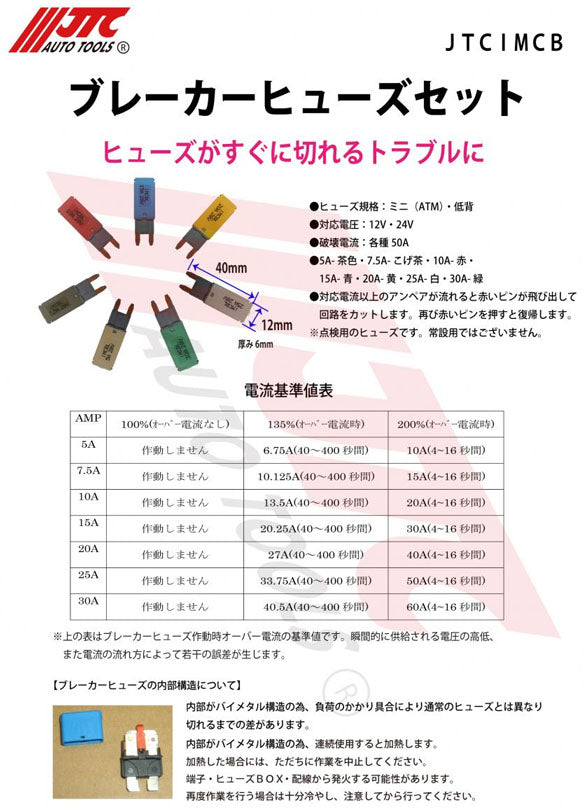

【仕様】
品番：JTCIMCB
JANコード：4580343058426
対応ヒューズ：ミニ(ATM)・低背ヒューズ用
対応電圧：12V／24V
破壊電流：各種50A対応
アンペア・色区分：
・5A：茶色
・7.5A：こげ茶
・10A：赤
・15A：青
・20A：黄
・25A：白
・30A：緑

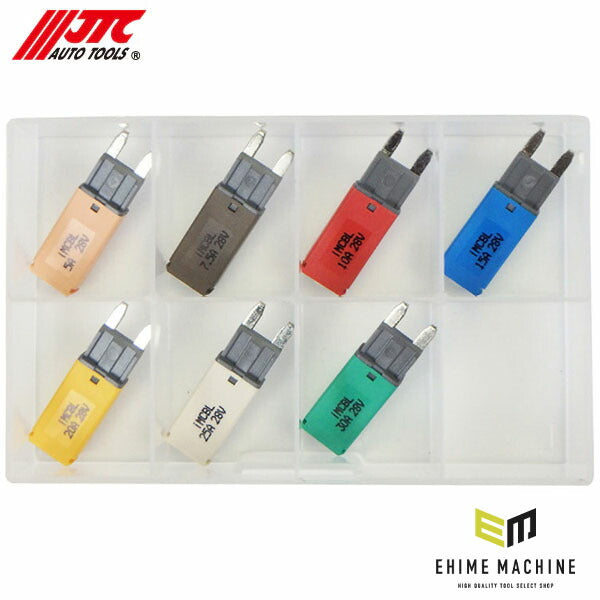

【セット内容】
・5A(茶) ×1
・7.5A(こげ茶) ×1
・10A(赤) ×1
・15A(青) ×1
・20A(黄) ×1
・25A(白) ×1
・30A(緑) ×1
【用途】
・ヒューズがすぐに切れる回路の点検・保護
・電装カスタムや追加電装時の保護用ヒューズとして
・テスト配線・検証用回路の保護
・12V／24V車両の電装系トラブル予防
【注意事項】
・リセットスイッチピンの部分が出ないように「物でブロックしたり固定したりしない」でください。
・50A以上の電流を流すと「ヒューズ本体自体が破損」する恐れがあります。
・32V以上の電圧には対応していません。「32Vを超える電圧では使用しないでください」。
・ご使用前には配線容量・電装品の消費電流を確認し、適正アンペアのヒューズを選定してください。
